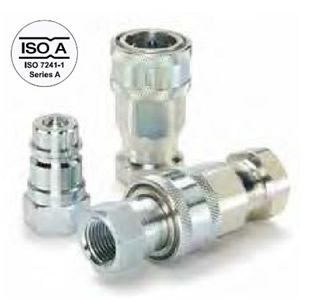

  • LS-6600 系列

  •

    产品介绍：

    通用型, ISO 7241-1-A

    Universal, ISO 7241-1-A

    特征：

    l  符合ISO 7241-1-A要求。

    l  压紧式锥阀结构。

    l  阴接头套筒和公接头本体经过硬化处理，耐磨损。

    l  碳钢镀锌。



    Features:

    l  Complies with ISO 7241-1-A standard.

    l  Compression-type cone valve structure.

    l  Both the female coupler sleeve and the male coupler body are hardened for wear resistance.

    l  Zinc-plated carbon steel.





    应用：

    l  农用机械。

    l  工程和建筑机械。

    l  工业液压设备。



    Applications:

    l  Agricultural machinery.

    l  Engineering and construction machinery.

    l  Industrial hydraulic equipment.












    LS-6600系列 – 技术数据

    LS-6600 series – technical data

    本体尺寸

    Body size

    (inch)

    工作压力

    Rated pressure

    (bar）

    温度范围

    Temperature range

    本体材料

    Body material

    密封材料

    Sealing material

    1/4

    350

    -40 ℃ 至 +120 ℃

    -40 ℃ to +120 ℃

    高碳钢

    High-carbon steel

    Nitrile-butadiene rubber (NBR)

    丁腈橡胶

    3/8

    280

    1/2

    280

    3/4

    280

    1

    280

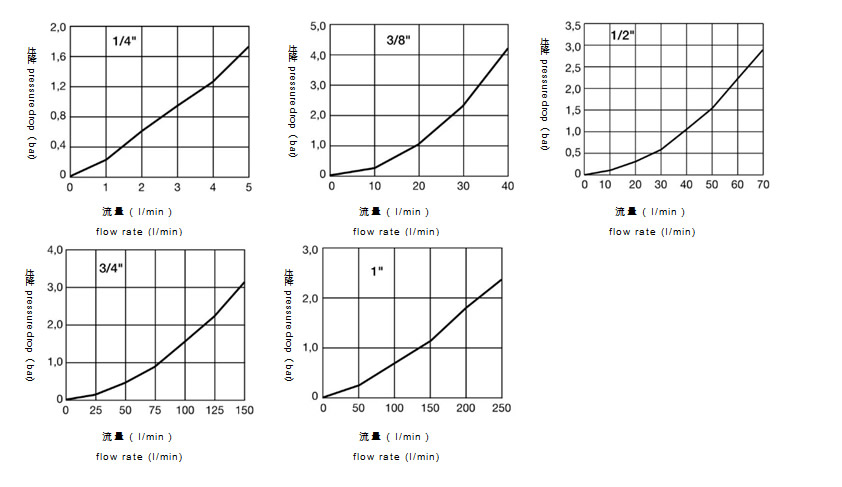

    流量-压降曲线:

    测试流体: 油 (粘度43cst, 温度38 ℃)

    测试标准: ISO 7241/2-2000



    Flow rate, pressure drop curve:

    Test material: oil (viscosity 43cst, temperature 38 ℃)

    Test standard: ISO 7241/2-2000





    LS-6600系列–阴接头

    LS-6600 series-female coupling

    本体尺寸

    Body size

    (inch)

    高碳钢

    High-carbon steel

    A螺纹

    Thread A

    工作压力

    Rated pressure

    (bar)

    六角对边长度

    Distance across flats of hexagon

    (inch)

    总长

    Overall length (mm)

    最大直径

    Maximum diameter (mm)

    1/4

    1/4

    3/8

    6601-4-4

    6603-4-4

    6601-6-6

    1/4-18 NPTF

    G 1/4

    3/8-18 NPTF

    350

    350

    280

    7/8

    22 mm

    1-1/16

    47

    49

    56

    27

    27

    32

    3/8

    1/2

    1/2

    6603-6-6

    6601-8-10

    6601-12-10

    G 3/8

    1/2-14 NPTF

    3/4 -14 NPTF

    280

    280

    280

    27 mm

    1-1/4

    1-3/8

    56

    70

    73

    32

    38

    38

    1/2

    3/4

    3/4

    6603-8-10

    6601-12-12

    6603-12-12

    G 1/2

    3/4-14 NPTF

    G 3/4

    280

    280

    280

    32 mm

    1-5/8

    41 mm

    71

    85

    85

    38

    48

    48

    1

    1

    6601-16-16

    6603-16-16

    1-11 1/2 NPTF

    G 1

    280

    280

    1-7/8

    48mm

    104

    104

    54

    54



    LS-6600系列-公接头

    LS-6600 series-male coupling

    本体尺寸

    Body size

    (Inch)

    高碳钢

    High-carbon steel

    A螺纹

    Thread A

    工作压力

    Rated pressure (bar)

    六角对边长度

    Distance across flats of hexagon

    (inch)

    总长

    Overall length (mm)

    连接后外露长度*

    Exposed length after connection*

    (mm)

    最大直径

    Maximum diameter

    (mm)

    1/4

    1/4

    3/8

    6602-4-4

    6605-4-4

    6602-6-6

    1/4-18 NPTF

    G 1/4

    3/8-18 NPTF

    350

    350

    280

    3/4

    19 mm

    7/8

    35

    35

    38

    15

    15

    18

    22

    22

    26

    3/8

    1/2

    1/2

    6605-6-6

    6602-8-10

    6602-12-10

    G 3/8

    1/2-14 NPTF

    3/4-14 NPTF

    280

    280

    280

    22 mm

    1-1/16

    1-3/8

    38

    50

    55

    18

    20

    20

    26

    31

    40

    1/2

    3/4

    3/4

    6605-8-10

    6602-12-12

    6605-12-12

    G 1/2

    3/4-14 NPTF

    G 3/4

    280

    280

    280

    27 mm

    1-3/8

    35 mm

    50

    58

    58

    20

    30

    30

    31

    40

    40

    1

    1

    6602-16-16

    6605-16-16

    1-11 1/2 NPTF

    G 1

    280

    280

    1-5/8

    41 mm

    70

    70

    34

    34

    48

    48

    * 该尺寸为阳接头与对应的阴接头连接后无法插入部分的长度 。

    * This length refers to the exposed length after connection.
